碳化硅（SiC）作为第三代半导体材料，正从传统的电动汽车和工业领域，快速扩展到AR眼镜、AI数据中心和先进封装三大新兴领域。这些应用为其带来了显著的增长空间。下面将从SiC的核心优势、三大增量市场、主业企稳与成本展望以及风险提示几个方面分析。SiC的核心材料优势SiC材料凭借其高禁带宽度、高击穿电场强度、高热导率以及高电子饱和漂移速度等物理特性，在高温、高频、高压场景下相比传统硅基（Si）器件具有 ...
碳化硅（SiC）作为第三代半导体材料，正从传统的电动汽车和工业领域，快速扩展到AR眼镜、AI数据中心和先进封装三大新兴领域。这些应用为其带来了显著的增长空间。下面将从SiC的核心优势、三大增量市场、主业企稳与成本展望以及风险提示几个方面分析。
SiC的核心材料优势
SiC材料凭借其高禁带宽度、高击穿电场强度、高热导率以及高电子饱和漂移速度等物理特性，在高温、高频、高压场景下相比传统硅基（Si）器件具有显著优势。其高折射率（2.6-2.7）和高热导性也使其成为光波导和散热应用的理想材料。
一、AR眼镜：光学显示的革命性材料
AR眼镜是SiC一个极具潜力的消费级应用市场，其核心在于光学显示系统的升级。
- 技术优势与解决方案：表面浮雕光栅波导（SRG）因其制造成本可控和工艺成熟，成为AR眼镜光学显示系统的未来主流趋势。SiC的高折射率特性使其能够有效解决SRG方案中的色散和彩虹纹问题，单层镜片即可实现80度以上的视场角（FOV），同时实现镜片的轻量化（单片镜片可薄至0.55mm，重约2.7克）和超薄设计。此外，其高热导率（120-200 W/m·K）能有效提升AR眼镜的散热能力，避免设备过热。
- 产业化与成本趋势：“SiC+SRG光波导+刻蚀工艺”已成为主流技术组合。目前成本仍是瓶颈（4寸镜片约1000-2000元），但随着工艺优化、规模效应以及12英寸衬底的量产（有望将单位成本显著降低），预计未来3-5年单片价格将降至数百元，从而推动整机价格进入2000-5000元的消费级市场区间。
- 市场空间：若SiC成本降至1000元/副，实现2000万副销量即可打开200亿元的市场空间。2024年全球AR眼镜出货量达55.3万副，其中中国出货28.6万副，市场处于起步爬升阶段。

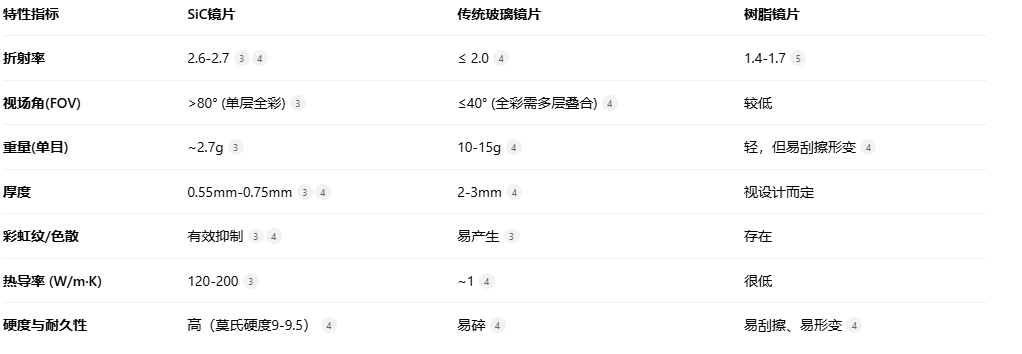

以下是SiC镜片与传统材料的关键性能对比：
二、AI数据中心：800V架构下的能效革新
AI算力需求激增对数据中心能效和功率密度提出了更高要求，800V高压直流（HVDC）架构是未来趋势，而SiC是其中的关键。
- 应用优势：在800V HVDC架构中，固态变压器（SST） 和 高压DC-DC转换器 是核心部件。SiC器件因其更低的导通损耗（比硅基器件低50%以上）和开关损耗，能显著提升电源转换效率，峰值效率可达97.5%以上。其高频特性支持MHz级开关频率，可减小无源元件体积，提升功率密度30%以上，为高密度算力集群释放空间。SiC的高热导率和高温稳定性（可在175℃结温下稳定运行）能简化热管理系统，降低散热成本和数据中心PUE值（可低至1.1-1.15）。
- 市场空间：据测算，800V HVDC架构有望为SiC打开60亿元的新增市场空间。
三、先进封装：CoWoS中介层的潜在材料革命
先进封装是SiC一个前沿且充满想象力的应用领域，旨在解决高性能芯片的散热和互联瓶颈。
- 应用逻辑与优势：业界传出台积电正研发将CoWoS封装中的中介层（Interposer）材料由硅替换为SiC衬底。SiC的超高热导率有望显著提升AI芯片的散热能力，应对热设计功耗（TDP）升级的挑战。其高硬度（莫氏9-9.5）有助于解决大尺寸芯片封装中的翘曲问题。SiC本身作为光波导互联材料的潜力，也可能与CPO（共封装光学）等未来技术方向结合。
- 技术挑战与市场空间：此应用目前仍处于早期研发和概念验证阶段，技术可行性和量产时间表尚不明确。最大的挑战在于成本：12英寸SiC衬底价格预计长期仍是硅衬底的10倍以上。若乐观假设2027年技术得以应用，预计2028年对12英寸SiC衬底的年产能需求可能达到27万片。按12,000元/片计算，对应约32亿元的市场空间。

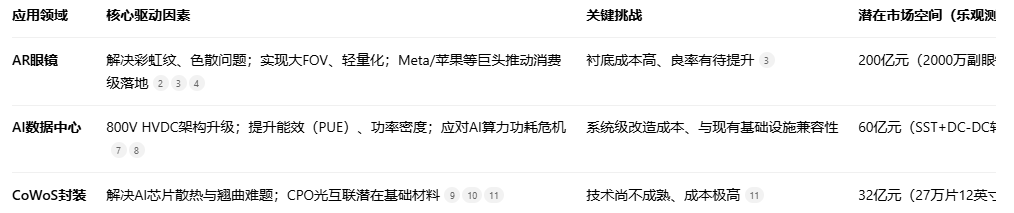

下表总结了SiC在三重增量市场的驱动因素和规模预期：
四、主业企稳与成本展望
SiC产业的长期发展离不开其在本土化、成本控制和性能优化上的进展。
- 价格竞争与企稳：2024年国内6英寸SiC衬底价格因厂商激烈竞争和产能扩张大幅下降超40%。当前公司8英寸SiC产品采取“以价换量”策略，旨在抢占市场份额。预计随着长期协议份额的锁定和产能的消化，价格有望在2025年下半年逐步企稳。
- 降本路径清晰：成本下降主要通过大尺寸衬底（8英寸及以上）、薄片化技术、切割效率提升以及长晶工艺优化（如降低缺陷率）来实现。预计未来两年SiC芯片价格仍有30%的下降空间。
- 国产化与供应链：中国SiC衬底和外延片产能快速扩张，预计到2025年将能满足国内需求，逐步摆脱对进口的依赖。
五、风险提示
- 产业进度不及预期：AR眼镜的消费级放量节奏、800V数据中心的普及速度以及CoWoS采用SiC中介层的技术可行性都存在不确定性，可能慢于市场预期。
- 竞争格局恶化：SiC产业链各环节均有大量厂商涌入，尤其在衬底和器件环节。若价格战持续，可能导致行业盈利水平整体承压。

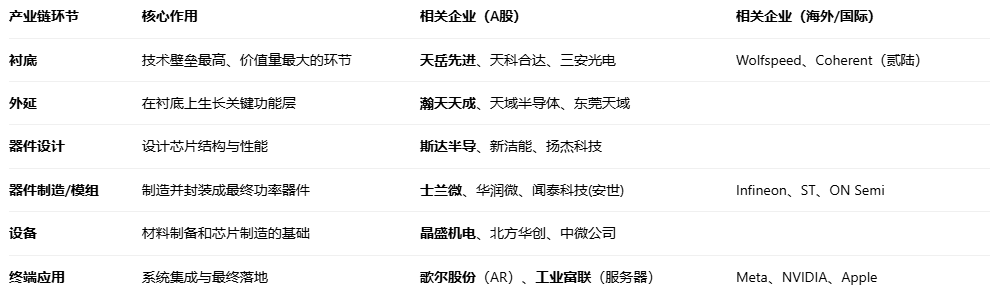

六、SiC产业链及相关企业概览
结论
SiC行业正迎来由 AR眼镜、AI数据中心和先进封装 三重新兴需求驱动的增长周期，这些领域与其材料特性高度契合，市场空间可观。
然而，这三重增量并非没有挑战。AR眼镜的成本下放、AI数据中心的系统级改造、以及CoWoS封装的技术可行性与天价成本，都是需要持续追踪的关键变量。对于投资者而言，密切跟踪龙头企业的技术进展、良率提升速度和订单落地情况，是把握这波SiC多元化浪潮的关键。
